對不了解硅膠制品的朋友而言，產(chǎn)品生產(chǎn)加工工藝與原材的屬性調(diào)配是個(gè)疑惑，對于產(chǎn)品硬度沒有過多的了解，其次硅膠制品本質(zhì)屬于輔助周邊產(chǎn)品，所以在配合其他材質(zhì)的時(shí)候可能出現(xiàn)硬度偏低導(dǎo)致性能差異的現(xiàn)象也是不可避免的，那么對于硅膠制品變硬這種現(xiàn)象的呈現(xiàn)，硬度上需要如何調(diào)節(jié)呢？

　　首先各類硅膠產(chǎn)品制作工藝當(dāng)中在產(chǎn)品沒有成型之前都可以從原材料當(dāng)中從新更換或者提煉讓產(chǎn)品的硬度得到進(jìn)一步的提升，一般硅膠制品供貨廠家都是將提煉完成了膠料直接購買使用，所以不必這么麻煩調(diào)整不同的硬度，而調(diào)整硬度環(huán)節(jié)主要還是需要從 原材料廠家了解！

　　提升乙烯基的含量以及添加白炭黑成分！

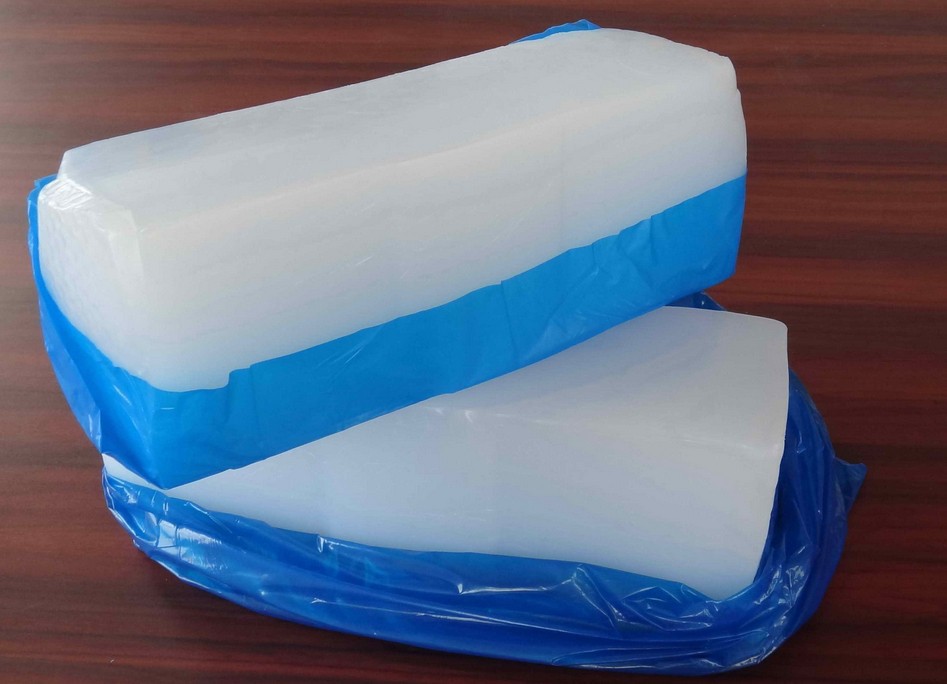

　　硅膠原材料的硬度調(diào)配主要是添加不同成分的乙烯基與硅樹脂、硅油、白炭黑等材質(zhì)融合，而提升乙烯基的含量主要是提升硅鏈 子的緊密程度（同時(shí)需要攝入不同成分的白炭黑，主要是看你需要多少度的硬度）乙烯基主要是將硅鏈子融合分細(xì)得到更多結(jié)晶 體同時(shí)提升它的相連程度使硬度得到提升，而最大限度則是90度是極限，目前硅橡膠制品原料的硬度調(diào)配提升沒有更好的提升方式 ！

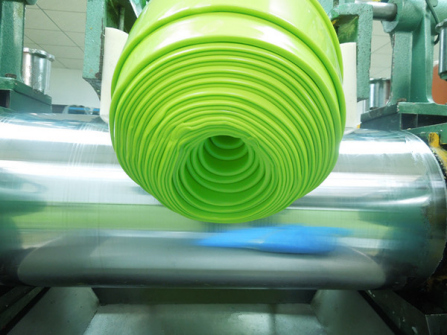

　　另一種方式則是從混煉膠上提升產(chǎn)品的硬度，不過這種方式只是勉強(qiáng)可以將產(chǎn)品硬度提升，效果不是太大！

　　通過以得到的原硬度膠料在混煉硅膠的同時(shí)在添加已得到的更高硬度的原材料進(jìn)行合并混煉，比如硬度30的膠料想要得到50度左右，可以添加70度的原材料進(jìn)行配比達(dá)到50度的硬度，而在添加過程中需要實(shí)測精準(zhǔn)硬度以及原材料的相同重量,方法如下：

　　1、硅膠膠料硬度偏高調(diào)整公式（實(shí)測硬度值-所需硬度值）÷（所需硬度值-低硬度值）×膠料的重量=所需添加的低硬度膠料重量

　　2、硅膠膠料硬度偏低調(diào)整公式（所需硬度值-實(shí)測硬度值）÷（高硬度值-實(shí)測硬度值）×膠料的重量=所需添加的高硬度膠料重量
